流量160L/min 及以上的力士樂液壓油泵不建議安裝在油箱上，160L/min以下的力士樂液壓油泵可安裝于油箱上，但要確保油箱蓋有足夠的剛度。與原動機的輸出軸安裝力士樂液壓油泵精度( 同心度、垂直度) 0.05mm。在試運行前，力士樂液壓油泵內必須灌滿油液并在工作時保持充滿。為了減低噪聲，提高液壓系統的可靠性，建議所有力士樂液壓油泵盡可能下置于油箱安裝油泵。進油管路不允許安裝力士樂液壓油泵濾網，建議系統采用出油或系統回油管路過濾。

1、垂直安裝力士樂液壓油泵（軸端向上）

安裝力士樂液壓油泵前先灌滿油液并使其處于水平位置。

1.1 安裝力士樂液壓油泵于油箱內

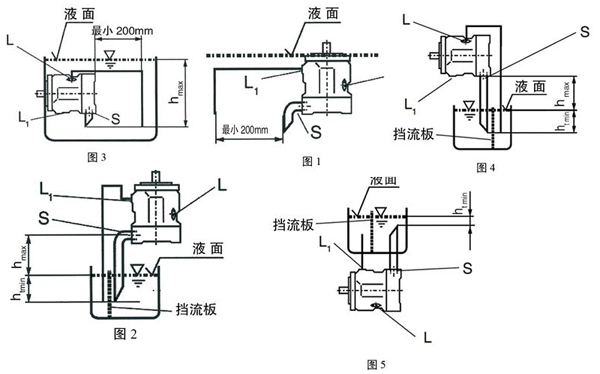

a、當油箱的最低液壓高于或等于安裝法蘭面時,將力士樂液壓油泵的L堵死，而將L1和進油口S打開，建議按圖1配管。

b、如果油箱的最低頁面低于力士樂液壓油泵的安裝法蘭面，則封閉泄油口L,泄油口L1及進油口S按圖2配管，并參加1.21節。

1.2安裝力士樂液壓油泵在油箱外面

在安裝前請將力士樂油泵置于水平位置并灌滿油液。如安裝力士樂液壓油泵于油箱的上方，參見圖2。

1.2.1 在靜態和動態情況下力士樂液壓油泵的最低吸油壓力均為Pabsmin=0.8bar

1.2.2 此種方法安裝力士樂液壓油泵時最大吸油口高度h max =500mm; 具體視 吸油管路的阻力損失而定。阻力損失較大時，吸油高度盡量要小，吸油口的最小浸沒深度h tmin =200mm。

2、水平安裝力士樂液壓油泵（軸端水平）

水平安裝力士樂液壓油泵時應確保泄油口“L”或“L ”處于頂部。

2.1 安裝力士樂液壓油泵在油箱內

a、當油箱的最低液面在力士樂液壓油泵頂端之上時，把泄油口L1堵住，泄油口L、進油口S配管參見圖3.

b、當油箱的最低頁面低于力士樂液壓油泵的頂部時，將泄油口L1堵住，泄油口“L”、進油口“S”的配管要求參見圖4，注意 tmin=200mm, m力士樂液壓油泵x=500mm 。

2.2 安裝力士樂液壓油泵在油箱外面

將位于下面的泄油口“L”或“L 堵住，將油泵殼體內灌滿油。

a、安裝力士樂液壓油泵在油箱上，泄油口L及進油口S配管請參見圖4.

b、如安裝力士樂液壓油泵在油箱下，泄油口L1及進油口S配管請參見圖5.
