HZA10VSO/31系列

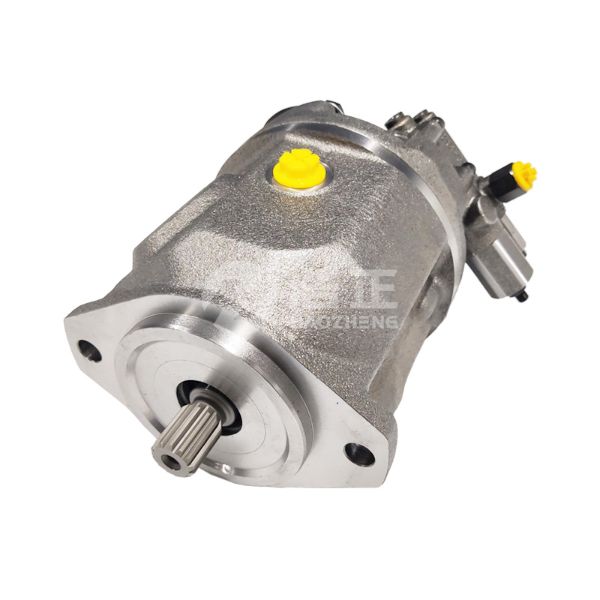

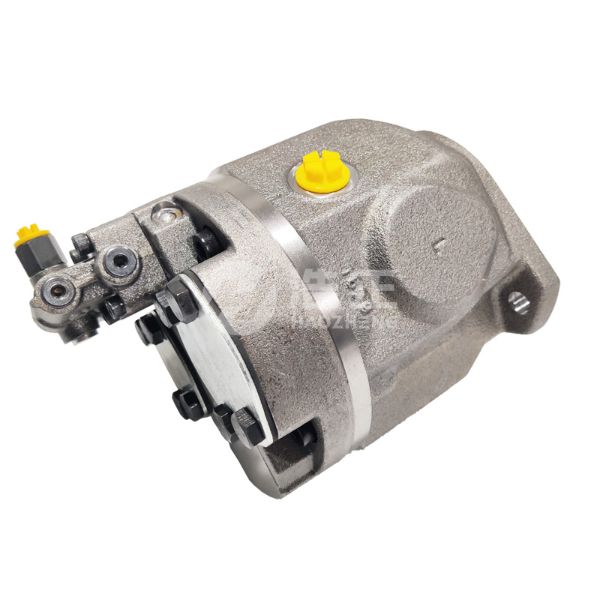

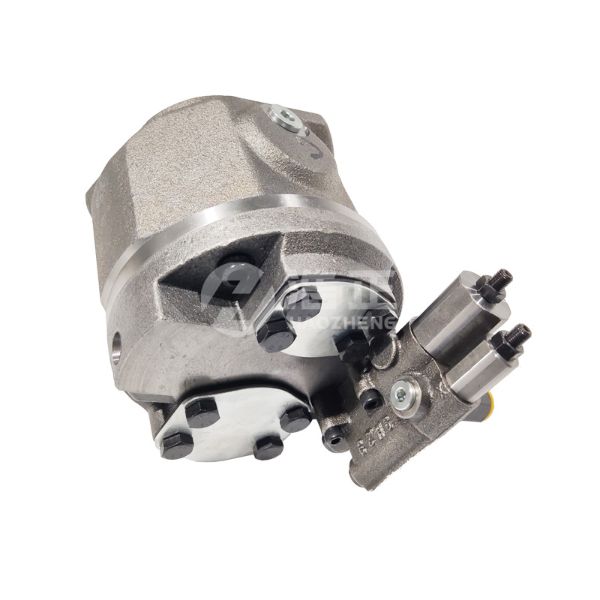

HZ-A10VO28DFR1/31L液壓柱塞泵

產品型號：HZ-A10VO28DFR1/31L

工作壓力：280bar　　　　　　　　 轉速范圍：1500-2200 rpm

規格排量：28ml/r　　　　　　　　 控制方式：壓力、流量控制

泵體重量：15Kg　　　　　　　　　旋轉方向：L(逆時針)

油口位置：尾部　　　　　　　　　 油泵類型：軸向柱塞泵

應用領域：機床、冶金、鍛壓、礦山及起重機等液壓系統，特別廣泛應用于大功率液壓傳動系統中。

在線咨詢電話咨詢 13725097647 官方旗艦店

產品詳情產品優勢產品選型資料下載

HZ-A10VSO系列產品簡介：

HZ-A10VSO系列是中壓斜盤式柱塞泵，具有恒壓控制、恒流量控制、恒功率控制、遠程調壓控制等方式，結構簡單、體積小、重量輕、噪音低、使用壽命長等優點，可組合成串聯泵驅動,廣泛應用于冶金機械、礦山機械、工業機械、工程機械等領域。

HZ-A10VSO31系列技術參數表1：

型號	HZ-A10VSO18	HZ-A10VSO28	HZ-A10VSO45
排量	18mL/r	28mL/r	45mL/r
旋轉方向	R:順時針L:逆時針(從軸端方向看)
額定轉速	2200r/min	2000r/min	1500r/min
最高轉速	3300r/min	3000r/min	2600r/min
進口壓力	0.08~3Mpa
額定壓力	28MPa
最高壓力	35MPa
殼體壓力	≤0.2MPa
工作方式	開式系統
泵體重量	12kg	15kg	21kg

HZ-A10VSO31系列技術參數表2：

型號	HZ-A10VSO71	HZ-A10VSO100	HZ-A10VSO140
排量	71mL/r	100mL/r	140mL/r
旋轉方向	R:順時針L:逆時針(從軸端方向看)
額定轉速	1500r/min	1500r/min	1500r/min
最高轉速	2200r/min	2000r/min	1800r/min
進口壓力	0.08~3Mpa
額定壓力	28MPa
最高壓力	35MPa
殼體壓力	≤0.2MPa
工作方式	開式系統
泵體重量	33kg	45kg	60kg

HZ-A10VSO31系列油泵安裝結構尺寸表

HZ-A10VSO31系列油泵安裝結構圖

規格	A1(Φ)	A2（Φ）	A3（Φ）	A4	A5
HZ-A10VSO18	80	19.05	152	195	52.4
HZ-A10VSO28	100	22.2	164	206	58.7
HZ-A10VSO45	100	25.4	184	224	69.9
HZ-A10VSO71	125	31.75	210	259	77.8
HZ-A10VSO100	125	38.1	210	329	88.9
HZ-A10VSO140	180	44.45	200	337.5	88.9
